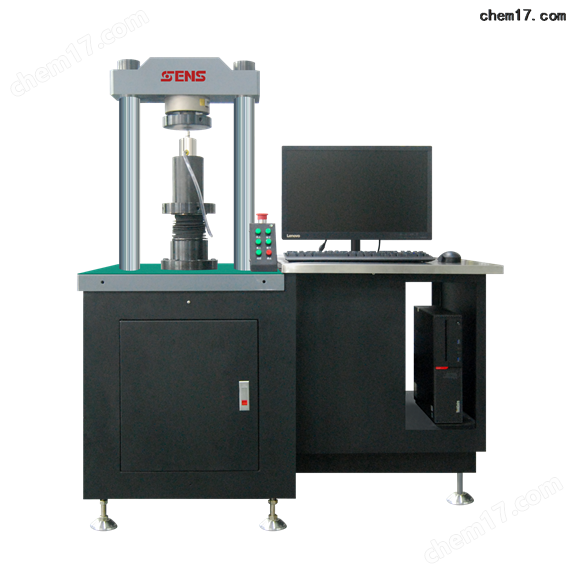

磷酸铁锂作为动力电池的核心材料，其压实密度直接关联电池能量密度与循环寿命，而压实密度仪的测试数据则是材料筛选与生产调控的核心依据。日常操作中，诸多细微环节的偏差都可能导致测试结果失真，进而影响生产决策。掌握这些关键影响步骤，是保障测试准确性的核心前提。
样品制备是测试的基础环节，其均匀性与代表性直接决定数据本质。磷酸铁锂粉末易吸潮结块，取样前若未经过80℃真空干燥4小时以上的预处理，水分会导致粉末团聚，使样品内部出现空隙。取样时若仅从料桶表层或底部舀取，而非采用“五点取样法”从不同位置等量收集，会因材料颗粒度分布不均导致样品偏差。称量环节更需精准，应使用万分之一分析天平，且取样量需控制在仪器压头直径对应的标准范围（通常5-10g），取样过多易导致压实不全，过少则会因受力不均引发数据波动。
仪器操作的规范性是数据准确的核心保障。装样时若未将样品缓慢倒入模具并轻轻敲击侧壁，粉末会出现分层或局部堆积，压实后形成密度梯度。压头下降速度的控制同样关键，按照标准应设定为2mm/s匀速加压，速度过快会使粉末产生惯性冲击，导致局部密度偏高；过慢则易受环境振动影响。保压时间需严格遵守30秒的标准，不足会导致材料回弹未稳定，过长则可能因仪器热效应引发微小误差，这些细节都需通过操作培训形成肌肉记忆。
?
?
仪器校准与维护的疏漏是易被忽视的“隐形杀手”。压头与模具的配合间隙若超过0.02mm，会导致粉末泄漏形成“飞边”，直接造成质量损失。每使用50次后，需用标准量块校准位移传感器，用标准砝码校准压力传感器，否则长期使用产生的机械磨损会使误差累积。清洁环节也不可小觑，每次测试后需用软毛刷清理模具内壁残留粉末，若残留材料固化，会改变模具实际容积，导致后续测试结果系统性偏高。
环境因素的调控是保障测试稳定性的重要支撑。磷酸铁锂粉末的吸潮特性决定了实验室需将湿度控制在45%以下，温度保持20-25℃恒定。环境湿度超标会使样品吸潮增重，温度波动则会影响仪器传感器的灵敏度。同时，测试过程中应避免人员频繁走动或其他振动源干扰，防止加压过程中模具发生微小位移。
压实密度测试的准确性，藏在每一个操作细节之中。从样品预处理的干燥控制，到装样的均匀敲击，从仪器校准的定期执行，到环境温湿度的稳定维持，每个环节都需严格遵循标准。唯有将规范操作内化为工作习惯，才能让磷酸铁锂压实密度仪的测试数据真正成为动力电池生产提质增效的可靠依据。
?
0755-86709801
